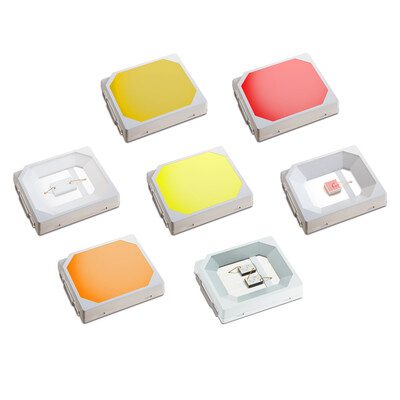

The LUXEON 2835 Color Line enables a new era of color lighting. This robust color line provides high performance and is targeted at cost effective designs. Complemented by a broad range of white offerings, the LUXEON 2835 Color Line enables RGBW applications. This product line extends the comprehensive LUXEON Color Family.
LUXEON 2835 Colors product performance at 120mA and 200mA,Tj=25°C.
Color | Dominant or Peak Wavelength (nm) |
Luminous Flux (lm) or Radiometric Power (mW) |
Part Number | |||
---|---|---|---|---|---|---|
Minimum | Maximum | Minimum | 120mA Typical | 200mA Typical | ||
![]() |
720 | 740 | 85 | 98 | 160 | L128-FRD1003500000 |
![]() |
650 | 670 | 98 | 110 | 181 | L128-DRD1003500000 |
![]() |

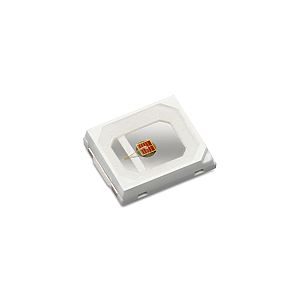

620 | 630 | 15 | 20 | 31 | L128-RED1003500000 |
![]() |

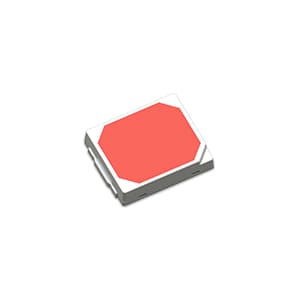

610 | 620 | 19 | 27 | 43 | L128-RNG1003500000 |
![]() |
21 | 24 | 36 | L128-PCO1003500000 | ||
![]() |

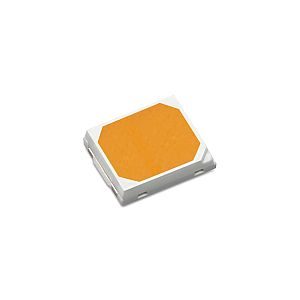

– | – | 44 | 52 | 83 | L128-PCA1003500000 |
![]() |
– | – | 69 | 77 | 120 | L128-MNT1003500000 |
![]() |
– | – | 70 | 82 | 124 | L128-LME1003500000 |
![]() |

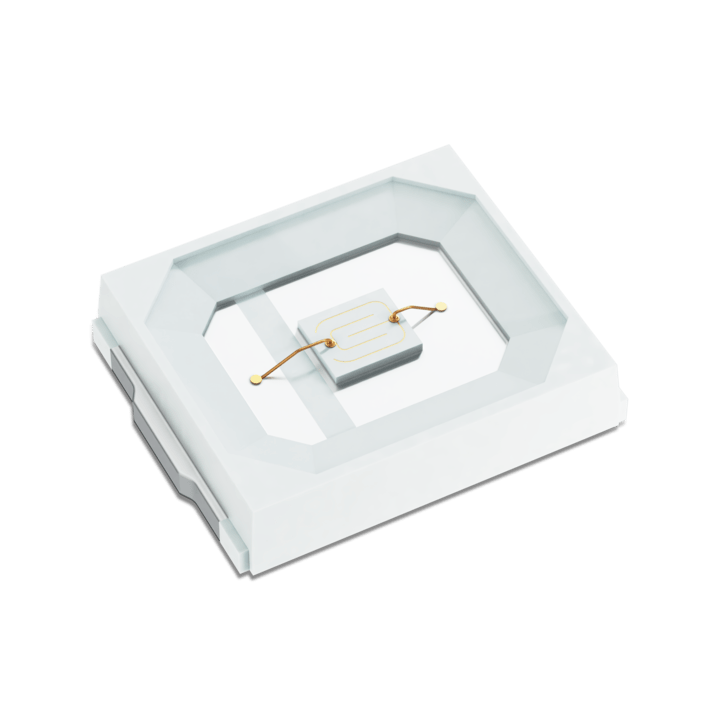

520 | 540 | 40 | 47 | 62 | L128-GRN1003500000 |
![]() |
490 | 510 | 21 | 30 | 41 | L128-CYN1003500000 |
![]() |
469 | 480 | 13 | 18 | 27 | L128-BLU1003500000 |
![]() |
– | – | 16 | 20 | 30 | L128-PCB1003500000 |
![]() |
440 | 455 | 185 | 230 | 366 | L128-RYL1003500000 |
LUXEON 2835 White product performance at 120mA,Tj=25°C.
Color | Nominal CCT | Minimum CRI | Luminous Flux (lm) | Typical Luminous Efficacy (lm/W) |
Part Number | |
---|---|---|---|---|---|---|
Minimum | Typical | |||||

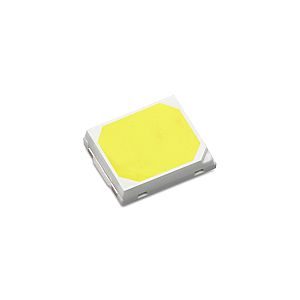

White | 5700K | 70 | 58 | 68 | 198 | L128-5770003500000 |
3000K | 80 | 54 | 62 | 182 | L128-3080003500000 | |
4000K | 80 | 56 | 64 | 187 | L128-4080003500000 |
Product performance of LUXEON 2835 Colors 36V at specified test current 20mA, Tj=25ºC.
Color | Dominant or Peak Wavelength (nm) |
Luminous Flux (lm) or Radiometric Power (mW) |
Part Number | ||
---|---|---|---|---|---|
Minimum | Maximum | Minimum | 20mA TYPICAL | ||
![]() |
615 | 620 | 21 | 27 | L128-PCO10L3500000 |
![]() |
563 | 568 | 127 | 139 | L128-LME10L3500000 |
![]() |
530 | 536 | 126 | 134 | L128-PCG10L3500000 |
![]() |
543 | 550 | 134 | 145 | L128-PCG20L3500000 |
![]() |
440 | 455 | 357 | 386 | L128-RYL10L3500000 |
Doc Number
|
Title
|
Size (KB)
|
Last Modified
|
---|---|---|---|
AB236 | LUXEON 2835 Color Line | 3,820 | wrz 5, 2023 |
Doc Number
|
Title
|
Size (KB)
|
Last Modified
|
---|---|---|---|
DS236 | LUXEON 2835 Color Line Product Datasheet | 3,157 | wrz 26, 2022 |
Doc Number
|
Title
|
Size (KB)
|
Last Modified
|
---|---|---|---|
PB236 | LUXEON 2835 Color Line Product Brief | 1,334 | wrz 26, 2022 |
LL ID | File format | Title | Products | Modified | Size (MB) |
---|---|---|---|---|---|
DRM2728 |
STEP |
LUXEON 2835 Line STEP |
L128-xxxxHA35000x1 L128-xxxxEC35000x1 L128-xxxxEB3500001 L128-xxxxEA3500001 More Products |
11/26/2018 | 0.04 |
LL ID | File format | Title | Products | Modified | Size (MB) |
---|---|---|---|---|---|
DRO3336 |
ASAP |
LUXEON 2835 Blue, Royal Blue ASAP 5M rays |
L128-RYL1003500000 L128-BLU1003500000 |
11/26/2018 | 133.51 |
DRO3337 |
IES TM-25 |
LUXEON 2835 Blue, Royal Blue IES TM-25 5M rays |
L128-BLU1003500000 L128-RYL1003500000 |
11/26/2018 | 133.55 |
DRO3344 |
ProSource rs8 |
LUXEON 2835 Blue, Royal Blue in ProSource rs8 format |
L128-BLU1003500000 L128-RYL1003500000 |
11/28/2018 | 174.63 |
DRO3338 |
LightTools |
LUXEON 2835 Blue, Royal Blue LightTools Binary 5M rays |
L128-BLU1003500000 L128-RYL1003500000 |
11/28/2018 | 133.51 |
DRO3339 |
LucidShape |
LUXEON 2835 Blue, Royal Blue LucidShape 5M rays |
L128-BLU1003500000 L128-RYL1003500000 |
11/28/2018 | 133.51 |
DRO3340 |
Optis |
LUXEON 2835 Blue, Royal Blue OPTIS 5M rays |
L128-BLU1003500000 L128-RYL1003500000 |
11/28/2018 | 152.59 |
DRO3341 |
Photopia |
LUXEON 2835 Blue, Royal Blue Photopia 5M rays |
L128-BLU1003500000 L128-RYL1003500000 |
11/28/2018 | 133.51 |
DRO3342 |
TracePro |
LUXEON 2835 Blue, Royal Blue TracePro Binary 5M rays |
L128-BLU1003500000 L128-RYL1003500000 |
11/28/2018 | 133.51 |
DRO3343 |
Zemax |
LUXEON 2835 Blue, Royal Blue Zemax 5M rays |
L128-BLU1003500000 L128-RYL1003500000 |
11/28/2018 | 133.51 |
DRO3345 |
ASAP |
LUXEON 2835 Cyan ASAP 5M rays |
L128-CYN1003500000 |
11/28/2018 | 133.51 |
DRO3346 |
IES TM-25 |
LUXEON 2835 Cyan IES TM-25 5M rays |
L128-CYN1003500000 |
11/28/2018 | 133.55 |
DRO3353 |
ProSource rs8 |
LUXEON 2835 Cyan in ProSource rs8 format |
L128-CYN1003500000 |
11/28/2018 | 187.68 |
DRO3347 |
LightTools |
LUXEON 2835 Cyan LightTools Binary 5M rays |
L128-CYN1003500000 |
11/28/2018 | 133.51 |
DRO3348 |
LucidShape |
LUXEON 2835 Cyan LucidShape 5M rays |
L128-CYN1003500000 |
11/28/2018 | 133.51 |
DRO3349 |
Optis |
LUXEON 2835 Cyan OPTIS 5M rays |
L128-CYN1003500000 |
11/28/2018 | 152.59 |
DRO3350 |
Photopia |
LUXEON 2835 Cyan Photopia 5M rays |
L128-CYN1003500000 |
11/28/2018 | 133.51 |
DRO3351 |
TracePro |
LUXEON 2835 Cyan TracePro Binary 5M rays |
L128-CYN1003500000 |
11/28/2018 | 133.51 |
DRO3352 |
Zemax |
LUXEON 2835 Cyan Zemax 5M rays |
L128-CYN1003500000 |
11/28/2018 | 133.51 |
DRO3354 |
ASAP |
LUXEON 2835 Green ASAP 5M rays |
L128-GRN1003500000 |
11/28/2018 | 133.52 |
DRO3355 |
IES TM-25 |
LUXEON 2835 Green IES TM2-5 5M rays |
L128-GRN1003500000 |
11/28/2018 | 133.55 |
DRO3362 |
ProSource rs8 |
LUXEON 2835 Green in ProSource rs8 format |
L128-GRN1003500000 |
11/28/2018 | 145.57 |
DRO3356 |
LightTools |
LUXEON 2835 Green LightTools Binary 5M rays |
L128-GRN1003500000 |
11/28/2018 | 133.52 |
DRO3357 |
LucidShape |
LUXEON 2835 Green LucidShape 5M rays |
L128-GRN1003500000 |
11/28/2018 | 133.52 |
DRO3358 |
Optis |
LUXEON 2835 Green OPTIS 5M rays |
L128-GRN1003500000 |
11/28/2018 | 152.59 |
DRO3359 |
Photopia |
LUXEON 2835 Green Photopia 5M rays |
L128-GRN1003500000 |
11/28/2018 | 133.52 |
DRO3360 |
TracePro |
LUXEON 2835 Green TracePro Binary 5M rays |
L128-GRN1003500000 |
11/28/2018 | 133.52 |
DRO3361 |
Zemax |
LUXEON 2835 Green Zemax 5M rays |
L128-GRN1003500000 |
11/28/2018 | 133.52 |
DRO3372 |
ASAP |
LUXEON 2835 Lime ASAP 5M rays |
L128-LME1003500000 |
11/28/2018 | 133.51 |
DRO3373 |
IES TM-25 |
LUXEON 2835 Lime IES TM-25 5M rays |
L128-LME1003500000 |
11/28/2018 | 133.55 |
DRO3380 |
ProSource rs8 |
LUXEON 2835 Lime in ProSource rs8 format |
L128-LME1003500000 |
11/28/2018 | 484.20 |
DRO3374 |
LightTools |
LUXEON 2835 Lime LightTools Binary 5M rays |
L128-LME1003500000 |
11/28/2018 | 133.51 |
DRO3375 |
LucidShape |
LUXEON 2835 Lime LucidShape 5M rays |
L128-LME1003500000 |
11/28/2018 | 133.51 |
DRO3376 |
Optis |
LUXEON 2835 Lime OPTIS 5M rays |
L128-LME1003500000 |
11/28/2018 | 152.59 |
DRO3377 |
Photopia |
LUXEON 2835 Lime Photopia 5M rays |
L128-LME1003500000 |
11/28/2018 | 133.51 |
DRO3378 |
TracePro |
LUXEON 2835 Lime TracePro Binary 5M rays |
L128-LME1003500000 |
11/28/2018 | 133.51 |
DRO3379 |
Zemax |
LUXEON 2835 Lime Zemax 5M rays |
L128-LME1003500000 |
11/28/2018 | 133.51 |
DRO3381 |
ASAP |
LUXEON 2835 Mint ASAP 5M rays |
L128-MNT1003500000 |
11/28/2018 | 133.51 |
DRO3382 |
IES TM-25 |
LUXEON 2835 Mint IES TM-25 5M rays |
L128-MNT1003500000 |
11/28/2018 | 133.55 |
DRO3389 |
ProSource rs8 |
LUXEON 2835 Mint in ProSource rs8 format |
L128-MNT1003500000 |
11/28/2018 | 493.66 |
DRO3383 |
LightTools |
LUXEON 2835 Mint LightTools Binary 5M rays |
L128-MNT1003500000 |
11/28/2018 | 133.51 |
DRO3384 |
LucidShape |
LUXEON 2835 Mint LucidShape 5M rays |
L128-MNT1003500000 |
11/28/2018 | 133.51 |
DRO3385 |
Optis |
LUXEON 2835 Mint OPTIS 5M rays |
L128-MNT1003500000 |
11/28/2018 | 152.59 |
DRO3386 |
Photopia |
LUXEON 2835 Mint Photopia 5M rays |
L128-MNT1003500000 |
11/28/2018 | 133.51 |
DRO3387 |
TracePro |
LUXEON 2835 Mint TracePro Binary 5M rays |
L128-MNT1003500000 |
11/28/2018 | 133.51 |
DRO3388 |
Zemax |
LUXEON 2835 Mint Zemax 5M rays |
L128-MNT1003500000 |
11/28/2018 | 133.51 |
DRO3366 |
LucidShape |
LUXEON 2835 PC Amber & PC Red-Orange LucidShape 5M rays |
L128-PCA1003500000 L128-PCO1003500000 |
11/28/2018 | 133.51 |
DRO3363 |
ASAP |
LUXEON 2835 PC Amber & PC Red-Orange ASAP 5M rays |
L128-PCA1003500000 L128-PCO1003500000 |
11/28/2018 | 133.51 |
DRO3364 |
IES TM-25 |
LUXEON 2835 PC Amber & PC Red-Orange IES TM-25 5M rays |
L128-PCA1003500000 L128-PCO1003500000 |
11/28/2018 | 133.55 |
DRO3371 |
ProSource rs8 |
LUXEON 2835 PC Amber & PC Red-Orange in ProSource rs8 format |
L128-PCA1003500000 L128-PCO1003500000 |
11/28/2018 | 428.92 |
DRO3365 |
LightTools |
LUXEON 2835 PC Amber & PC Red-Orange LightTools Binary 5M rays |
L128-PCA1003500000 L128-PCO1003500000 |
11/28/2018 | 133.51 |
DRO3367 |
Optis |
LUXEON 2835 PC Amber & PC Red-Orange OPTIS 5M rays |
L128-PCA1003500000 L128-PCO1003500000 |
11/28/2018 | 152.59 |
DRO3368 |
Photopia |
LUXEON 2835 PC Amber & PC Red-Orange Photopia 5M rays |
L128-PCA1003500000 L128-PCO1003500000 |
11/28/2018 | 133.51 |
DRO3369 |
TracePro |
LUXEON 2835 PC Amber & PC Red-Orange TracePro Binary 5M rays |
L128-PCA1003500000 L128-PCO1003500000 |
11/28/2018 | 133.51 |
DRO3370 |
Zemax |
LUXEON 2835 PC Amber & PC Red-Orange Zemax 5M rays |
L128-PCA1003500000 L128-PCO1003500000 |
11/28/2018 | 133.51 |
DRO3391 |
ASAP |
LUXEON 2835 Red, Red-Orange, Deep Red, Far Red ASAP 5M rays |
L128-DRD1003500000 L128-FRD1003500000 L128-RED1003500000 L128-RNG1003500000 |
11/28/2018 | 133.52 |
DRO3392 |
IES TM-25 |
LUXEON 2835 Red, Red-Orange, Deep Red, Far Red IES TM-25 5M rays |
L128-DRD1003500000 L128-FRD1003500000 L128-RED1003500000 L128-RNG1003500000 |
11/28/2018 | 133.55 |
DRO3390 |
ProSource rs8 |
LUXEON 2835 Red, Red-Orange, Deep Red, Far Red in ProSource rs8 format |
L128-RNG1003500000 L128-RED1003500000 L128-FRD1003500000 L128-DRD1003500000 |
11/28/2018 | 113.02 |
DRO3393 |
LightTools |
LUXEON 2835 Red, Red-Orange, Deep Red, Far Red LightTools Binary 5M rays |
L128-DRD1003500000 L128-FRD1003500000 L128-RED1003500000 L128-RNG1003500000 |
11/28/2018 | 133.52 |
DRO3394 |
LucidShape |
LUXEON 2835 Red, Red-Orange, Deep Red, Far Red LucidShape 5M rays |
L128-DRD1003500000 L128-FRD1003500000 L128-RED1003500000 L128-RNG1003500000 |
11/28/2018 | 133.52 |
DRO3395 |
Optis |
LUXEON 2835 Red, Red-Orange, Deep Red, Far Red OPTIS 5M rays |
L128-DRD1003500000 L128-FRD1003500000 L128-RED1003500000 L128-RNG1003500000 |
11/28/2018 | 152.59 |
DRO3396 |
Photopia |
LUXEON 2835 Red, Red-Orange, Deep Red, Far Red Photopia 5M rays |
L128-DRD1003500000 L128-FRD1003500000 L128-RED1003500000 L128-RNG1003500000 |
11/28/2018 | 133.52 |
DRO3397 |
TracePro |
LUXEON 2835 Red, Red-Orange, Deep Red, Far Red TracePro Binary 5M rays |
L128-DRD1003500000 L128-FRD1003500000 L128-RED1003500000 L128-RNG1003500000 |
11/28/2018 | 133.52 |
DRO3398 |
Zemax |
LUXEON 2835 Red, Red-Orange, Deep Red, Far Red Zemax 5M rays |
L128-DRD1003500000 L128-FRD1003500000 L128-RED1003500000 L128-RNG1003500000 |
11/28/2018 | 133.52 |
DRO3473 |
ASAP |
LUXEON 2835 White ASAP 5M rays |
L128-xxxx003500000 |
06/07/2019 | 133.51 |
DRO3474 |
IES TM-25 |
LUXEON 2835 White IES TM-25 5M rays |
L128-xxxx003500000 |
06/07/2019 | 133.55 |
DRO3472 |
ProSource rs8 |
LUXEON 2835 White in ProSource rs8 format |
L128-xxxx003500000 |
06/07/2019 | 812.37 |
DRO3475 |
LightTools |
LUXEON 2835 White LightTools Binary 5M rays |
L128-xxxx003500000 |
06/07/2019 | 133.51 |
DRO3476 |
LucidShape |
LUXEON 2835 White LucidShape 5M rays |
L128-xxxx003500000 |
06/07/2019 | 133.51 |
DRO3477 |
Optis |
LUXEON 2835 White OPTIS 5M rays |
L128-xxxx003500000 |
06/07/2019 | 152.59 |
DRO3478 |
Photopia |
LUXEON 2835 White Photopia 5M rays |
L128-xxxx003500000 |
06/07/2019 | 133.51 |
DRO3479 |
TracePro |
LUXEON 2835 White TracePro Binary 5M rays |
L128-xxxx003500000 |
06/07/2019 | 133.51 |
DRO3480 |
Zemax |
LUXEON 2835 White Zemax 5M rays |
L128-xxxx003500000 |
06/07/2019 | 133.51 |
LL ID
|
Title
|
Part Numbers
|
Size (KB)
|
Report Date
|
---|---|---|---|---|
PTR-06 |
![]() |
L128-xxxxxx350000x1 L128-xxxx003500000 for white L128-xxx1003500000 for colors (non-white) L1SP-xxxx002800000 L128-xxHGCA2800000 L128-xx00CA3500000 |
1,104 | mar 1, 2021 |
